一、產品概述：
沖擊電壓發生器 雷電沖擊電壓試驗裝置主要由沖擊電壓發生器、弱阻尼沖擊電容分壓器、沖擊電壓發生器控制系統、截波裝置、數字化沖擊測量系統組成。主要適用于35kV電力變壓器及以下電力產品的雷電沖擊電壓全波試驗也可用于雷電沖擊全波、操作波、截波、震蕩波及其他特殊波形沖擊試驗。
二、主要特點：
主體結構采用世界公司HAEFELY的結構設計是當前國內結構緊湊的發生器具有固有電感小調波方便的特點。
核心器件為日本三菱公司的FX系列可編程控制器幾乎所有的控制功能都由軟件編程實現因此系統結構簡單外圍電路板極少可靠性。
測控結構一體化整體設計具有峰值電壓表、液晶顯示工業計算機可實現全自動控制測量分析。測控系統采用液晶觸摸屏操作具有多種狀態提示畫面實現了人機對話式的智能操作。
采用的光纖控制傳輸系統在國內高壓試驗設備中是它實現了控制測量設備與高壓主體設備的光纖連接有效地解決了高壓試驗中遇到的地電位抬高對測控系統的危害排除了由控制引線導致的電磁干擾極大地提高了系統的可靠性。
截波時延調整方式所采用的電子延時回路可方便地獲得2～6us的截波觸發延時與采用延時電纜的方式相比更加方便簡單。
能夠產生15kV100ns上升沿的脈沖放大器用于觸發截波間隙可保證小于0.1us的截?cái)鄷r(shí)間分散性。
系統設計了專門的程序操作畫面方便進行變壓器的全波、截波試驗大大簡化了試驗人員的操作可有效防止人為出錯。
沖擊電壓發生器試驗系統采用了的技術良好的工藝和優質的原材料可保證長期使用運行壽命大于20年。平時的運行成本也很低。
1、沖擊主體一體化整流充電電源
額定電壓：Un = 100kV DC (正或負極性)
額定電流：In = 50mA (額定電壓下)
電壓控制：可控硅模塊調壓調壓范圍0～99% Un
極性轉換：手動變換高壓硅堆的方向
輸入電壓：220V 單相電壓
電源頻率：50/60 Hz
電源消耗：約5kW
2、弱阻尼電容分壓器
型 號：CR400/600
額定電壓：400kV
額定電容：600pF
電容節數：1節
每節電容：600pF（MWF400-600脈沖電容器）
方波響應：部分響應時間小于100ns過沖小于10%
分壓比：約250
準確度：小于2%
分壓比不確定度：小于1%
3、截波裝置
型 號：MC400kV
額定電壓：400kV
球隙形式：300mm直徑半球間隙
觸發方式：三電極放電觸發
（采用高性能脈沖放大器輸出15kV100ns觸發脈沖）
時延方式：2～6us時延可調的電子延時電路提供截波觸發脈沖
（與HZCJ2008控制系統配合電位器微調截波延時時間）
截波分散性：截波時間標準偏差小于0.1μs
4、測量設備：
型 號：DIMS-1000數字化沖擊測量系統
輸入范圍：120V ～ 1600V（沖擊電壓）
測量不確定度：小于1%
波形測量：TBS2012數字示波器(可根據客戶要求選配）
采樣率1.0GS/s帶寬100MHz分辨率8bit
記錄長度10k字節2通道。
-
沖擊電壓主體 -

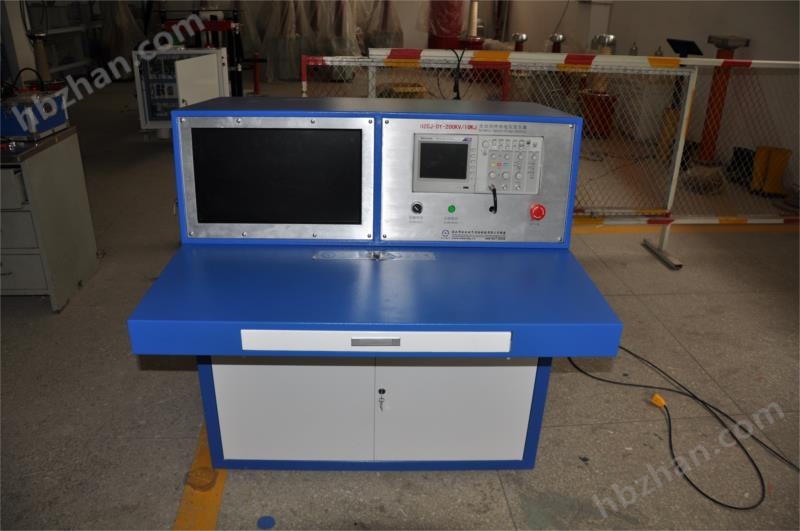

沖擊電壓控制臺 -
沖擊電壓截波裝置 -
阻尼分壓器
-
產品細節圖 -
產品細節圖 -
產品細節圖 -
產品細節圖
-
生產過程圖 -
生產過程圖 -
生產過程圖 -
生產過程圖
沖擊電壓發生器
沖擊電壓發生器
HZCJ-DY-200KV-10KJ全自動沖擊電壓發生器
沖擊電壓發生器 HZCJ-DY-200KV-10KJ
